Монтаж водостічної системи Bryza

Монтаж водостічної системи Bryza

Основні правила

ОСНОВНІ ПРАВИЛА МОНТАЖУ


Правильний монтаж водостічної системи з ПВХ гарантує її надійне функціонування. Монтаж і експлуатація водостічної системи ПВХ відрізняється від традиційної водостічної системи тим, що враховує явище теплового розширення елементів системи. Це досягається за рахунок відповідної конструкції з'єднань, що забезпечує компенсацію зміни довжини жолобів і водостічної труби при різних температурах. Зміни довжини жолобів компенсуються завдяки рухливим з'єднанням, оснащеними гумовими прокладками, а в водостічних трубах за рахунок монтажного люфту на стику труби та муфти. Крім того такі елементи, як кронштейни жолобів і хомути труб, окрім фіксуючих властивостей, дозволяють зміщення жолобів і водостічних труб при теплових впливах.

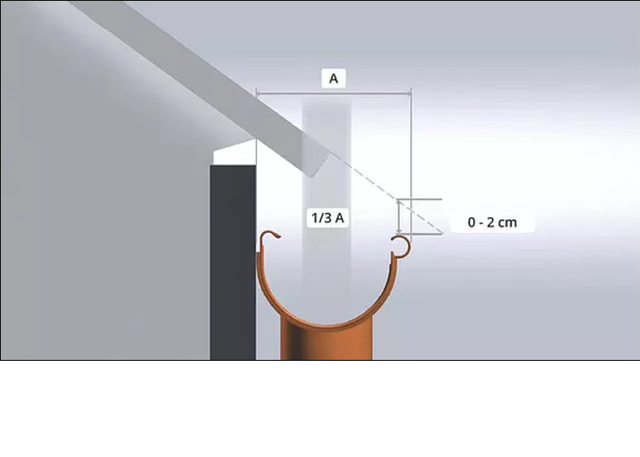

Правильне розташування ринви по відношенню до краю даху

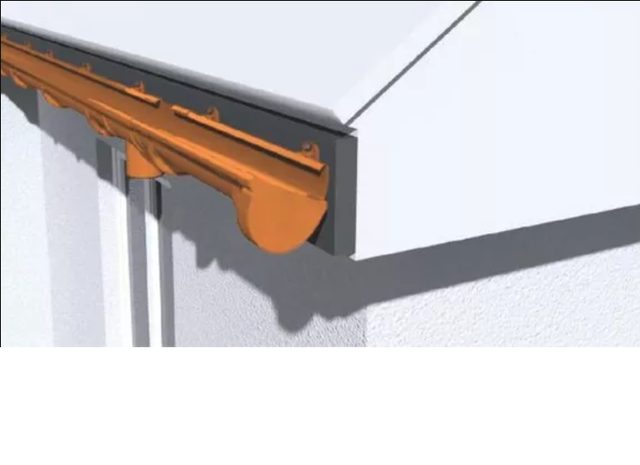

Правильний монтаж повинен захистити ринву від сходу талого снігу з даху. Верхній край ринви не повинен виступати над площиною даху, як це представлено на малюнку.





Розташування водостічної лійки

Першим кроком в процесі установки системи визначаємо розташування лійки, тобто найнижчий елемент верхньої частини (ринви) водостічної системи.





Монтаж кронштейнів ринви

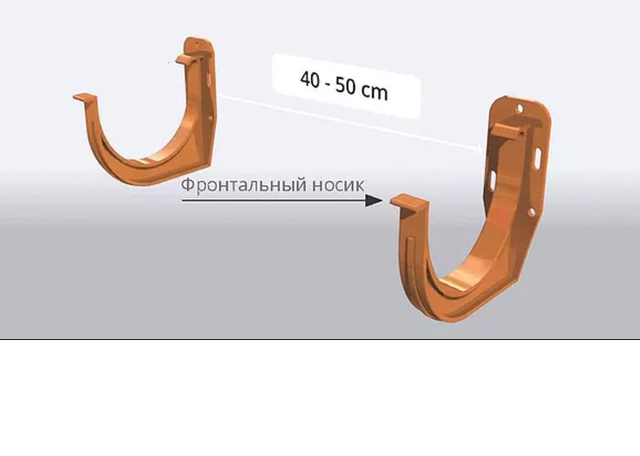

ПВХ кронштейн монтується безпосередньо до лобової дошки. Кронштейни ПВХ з металевою кріпильною планкою, а також металеві кронштейни, прямі та зігнуті, монтуються до дахових лат, або крокви. При цьому відстань між ними повинна бути 40-50 см. Для коректної роботи водостічної системи, нахил ринви повинен становити 2мм на 1м.





Визначення правильного нахилу ринви

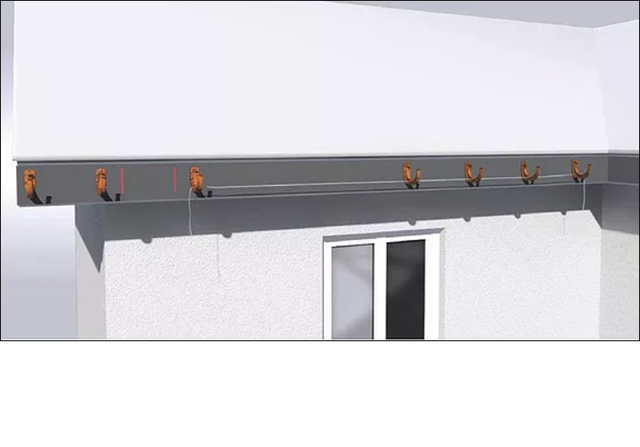

Спочатку монтуємо кронштейн , розташований якнайдалі від лійки, а наступний біля водостічної лійки, між кронштейнами розтягуємо дві мотузки, одну в нижній частині кронштейна, а іншу в верхній точці від 'фронтальної сторони та встановлюємо правильний нахил ринви.

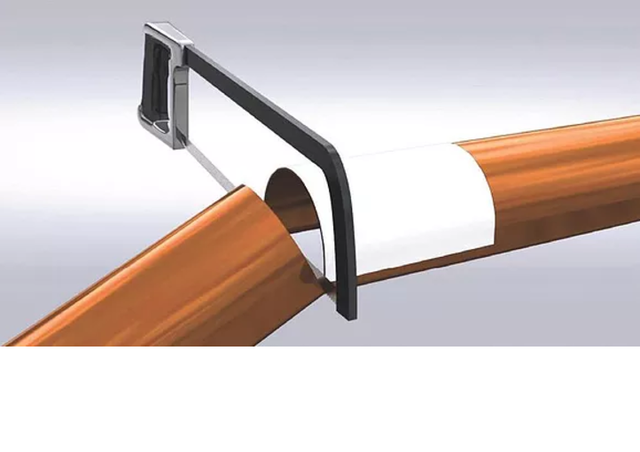

Різка ринв та водостічних труб

Обрізати водостічну трубу чи ринву на відповідну довжину необхідно під прямим кутом за допомогою простої пилки з дрібними зубцями.





Монтаж ринви в кронштейн

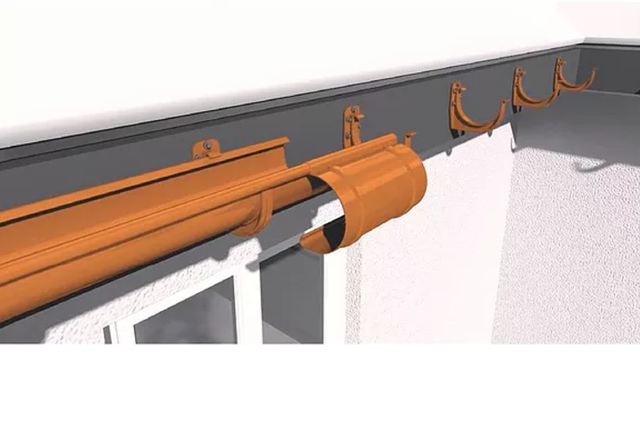

Монтаж ринви починаємо від вкладання заокругленого виступу ринви в передній виступ кронштейну, а далі втискаємо внутрішній край ринви під задній виступ.

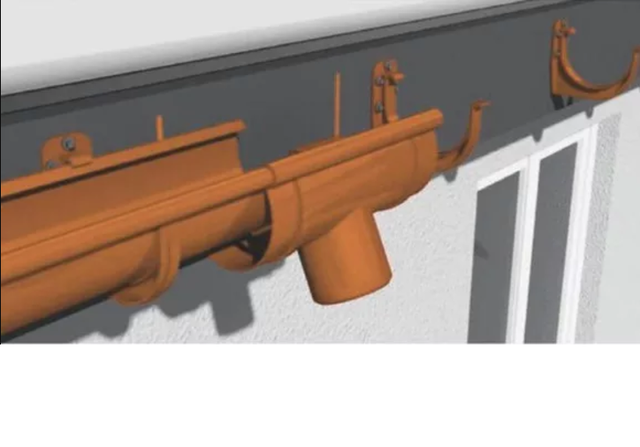

Монтаж лійки

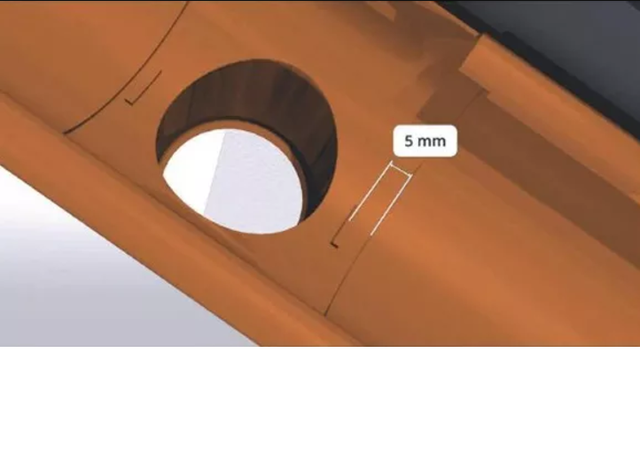

Кут, лійку та з'єднання ринви, з'єднуємо з ринвою втискаючи передній заокруглений виступ ринви у муфту, а далі задню частину ринви вкладаємо під виступ муфти. Краї ринви повинні знаходитись близько 5мм веред обмежувачами.

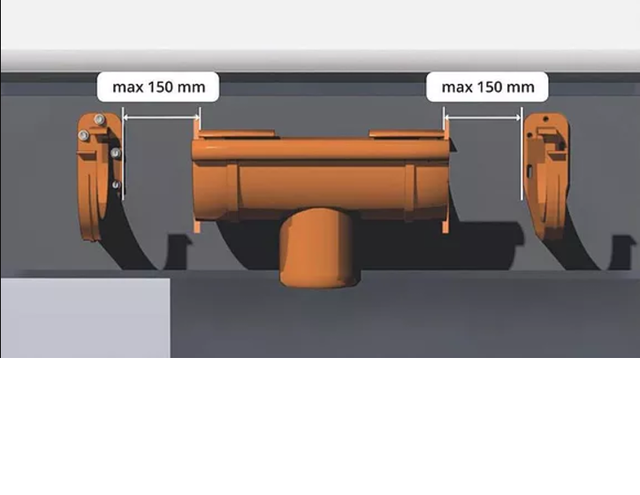

Під час з'єднання потрібно звернути увагу на правильне положення прокладок, що знаходяться в лійках, муфтах і кутах, а також на обмежувачі, що знаходяться на внутрішній повверхні цих елементів. Радимо монтувати додаткові кронштейни ринви в місцях з'єднання ринва - муфта ринви, ринва - лійка і ринва - кут.





Монтаж заглушки

Монтаж заглушки ринви починаємо від вкладання її у передній заокруглений виступ ринви, а далі втискаємо у задню поверхню ринви. Зверніть увагу на правильне положення прокладки.

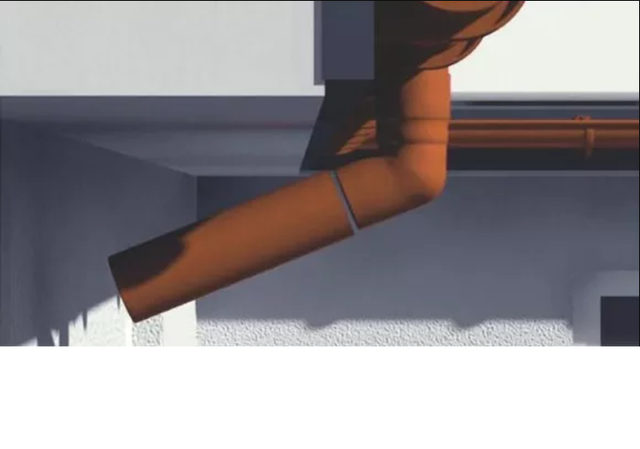

Монтаж водостічної труби під виступом даху

Якщо виступ даху є більшим ніж 10 см над стіною, продовження стоку робимо частиною труби, Монтуємо в наступному порядку: коліно, водостічна труба, коліно і водостічна труба. Залишаємо 10 мм вільно на термічне розширення труби.





Монтаж хомутів водостічної труби

Хомути фіксуються до поверхні стіни використовуючи дюбель необхідної довжини. Встановлюють хомути не рідше за 2 - 2,5 м. При цьому обов'язково треба врахувати встановлення хомутів на муфті труби та колінах.

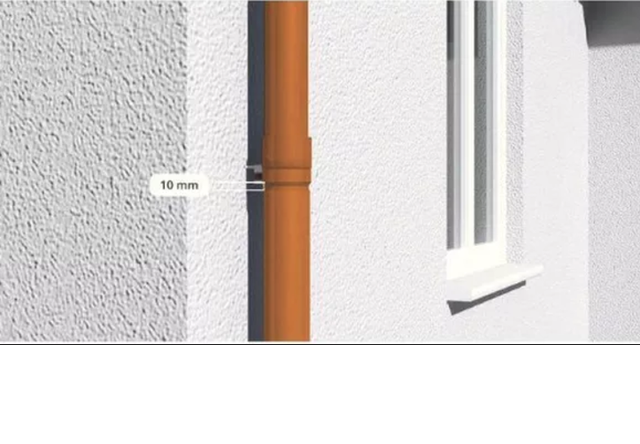

Монтаж муфти водостічної труби

Водостічні труби з'єднуємо муфтою труби шляхом притискання. Умуфті залишаємо 10мм на термічне розширення труб.
